一文详解网线直通线、交叉线的制作标准、用途、区别及各线芯引脚功能

256次阅读
没有评论

1 什么是网线/双绞线

一文详解网线直通线、交叉线的制作标准、用途、区别及各线芯引脚功能

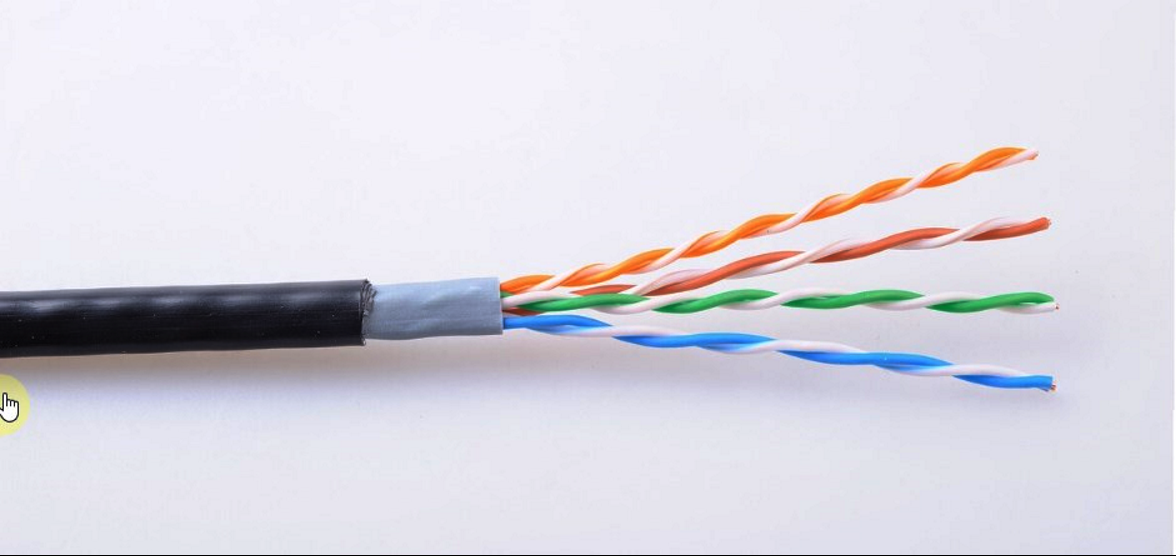

P1.网线/双绞线图示
© 由 IT摇篮曲 提供

网线也是一类以铜线/铜缆为主的传输介质,但与同轴电缆不同的是,网线/双绞线总是以成对出现的。

1.1 网线线芯数量的演变过程

网线一开始只有一对,即蓝色线芯和蓝白线芯;随着传输要求的提高,后续又增加到 4 芯,新增的绿白线芯和绿色线芯放到蓝色、蓝白线芯的两边;最后,扩展到目前的 8 芯,新增的一对橙白线芯、橙色线芯放在最左边,另一对棕白线芯、棕色线芯放在最右边,形成标准的 T568B 线序:橙白绿白蓝白绿棕白棕。

1.2 成对线芯的作用

数据传输过程中,线芯中的电流会产生磁场,从而干扰到其他线芯。如果将线芯两两配对,并绞合到一起,它们产生的磁场能相互抵消,降低干扰。

Ps. 现在网上还能看到不少“二把刀”弱电工程人员,说什么线序不线序的,只要两端一致就可以了……只能说通是能通,就是硬生生的增加了线芯间干扰,显得非常不专业。

2 网线的两种连接规范

EIA/TIA 568A EIA/TIA 568B (简称 T568AT568B)分别定义了网线的两种线序标准:

  • T568A:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
  • T568B:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

一文详解网线直通线、交叉线的制作标准、用途、区别及各线芯引脚功能

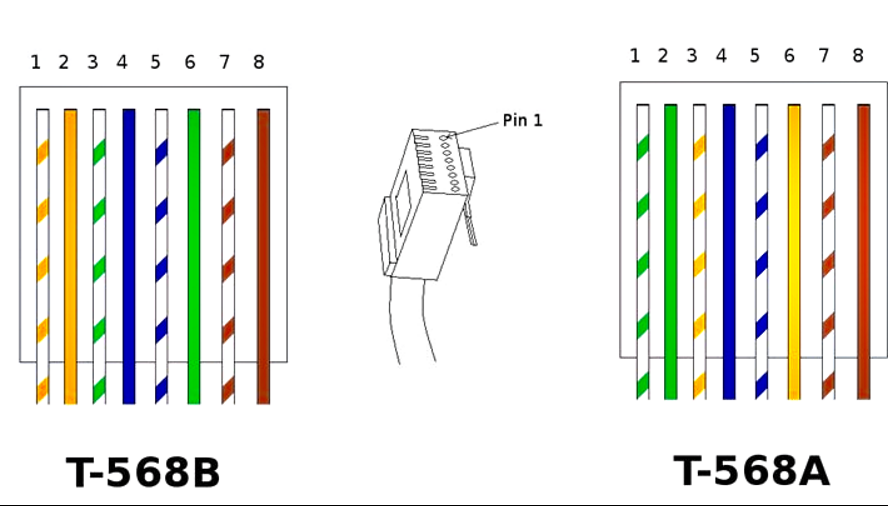

P2.T568B、T568A线序标准
© 由 IT摇篮曲 提供

仔细观察,可发现 T568B 1-32-6 线序交换后就得到 T568A 线序标准。

2.1 网线线序从哪边开始数?

水晶头金属触点的一面对着人,左边第一个触点对应的线芯就是起始点 1

3 什么是直通线、交叉线

网线两端使用同一种线序标准(两端都为 T568A T568B)的网线称为直通线;

网线一端使用 T568A 线序标准,另一端使用 T568B 线序标准制作的网线称为交叉线。

4 直通线、交叉线的用途

同种设备相连时,使用交叉线;

备注:路由器、网卡(带网卡的所有设备,如主机、服务器等)属于同一种设备;交换机、网桥、集线器等三者属于同一种设备。

举例:路由器与路由器、路由器与主机、交换机与交换机之间都使用交叉线互联;

异种设备相连,使用直通线。

举例:路由器与交换机、主机与交换机、服务器与交换机之间使用直通线。

5 网线各线芯的作用

百兆网络中,网线的 12 线芯用于发送数据,36 线芯用于接收数据,且 1 3 收,2 6 收;

千兆网络中,网线的 1236 线芯用于发送数据,4578 线芯用于接收数据。

所以要想网络达到千兆带宽,网线的 8 根线芯需要协统工作,任意一根线芯异常都会降速到百兆。

6 设备线芯引脚功能

设备名称

发送数据引脚

接收数据引脚

路由器

12

36

网卡NIC

12

36

交换机

36

12

网桥

36

12

集线器

36

12

从这张表中,可以更加清晰看出为什么同种设备需要使用交叉线、异种什么使用直通线了。

以路由器与交换机连接为例:#使用直通线

路由器从 12 引脚(线芯)发送数据,交换机使用 12 引脚(线芯)接收数据,一一对应;

交换机从 36 引脚(线芯)发出数据,路由器使用 36 引脚(线芯)接收数据,一一对应;

所以,路由器与交换机之间使用 直通线 相连;

以路由器与网卡NIC(主机、服务器等)连接为例:#使用交叉线

路由器从 12 引脚(线芯)发送数据,网卡NIC需要使用 36 引脚(线芯)接收数据,1-32-6线芯对调;

网卡NIC 12 引脚(线芯)发出数据,路由器使用 36 引脚(线芯)接收数据,还是1-32-6线芯对调;

所以,路由器与网卡NIC 之间使用 交叉线 相连。

综上,可以看出,因为不同类型设备发送数据与接收数据的引脚设计不同,所以导致了所谓“同种设备用交叉线,异种设备用直通线”这样的一个麻烦问题。

7 自动翻转功能

幸运的是,现在的交换机,路由器等大都支持自动翻转功能,不管是同种设备,还是异种设备之间,一般都用直通线(建议使用 T568B 线序标准)即可。唯一例外的是,电脑与电脑之间直连,还是需要使用交叉线。

正文完
