华三S1824G、S1850V2-28P二层交换机简单配置

3,044次阅读
没有评论

热帖一、VLAN知识必知:

一个VLAN就是一个广播域。一个设备连接到一个VLAN,如果这个设备往这个VLAN里发送帧,交换机会把这个帧群发到除这个设备以外的其他所有的连接到这个VLAN的设备去。

在交换机上定义VLAN,就是定义哪些端口属于哪个VLAN。如果交换机上的一些端口被定义、组成一个VLAN,而且这些端口只属于这个VLAN,不属于其他任何的VLAN,那么在这个VLAN里面的帧的传播就不需要打上标签,因为交换机根据它生成的交换表知道,就是这么几个连在这么几个端口的设备在来回交换数据,没有其他VLAN的参与。

如果同一个端口,被定义属于两个及其以上的VLAN,那么,在这个端口上进出的帧,就是属于多个VLAN的。这种情况下,如果端口不给进出的帧打上标签,进出的帧就不知道它要去哪个VLAN了。
所以,tag和untag就是叫端口要不要给进出的帧打上一个标签。若端口只属于一个VLAN,则该端口不需要tag帧(例如给某端口指定VLAN);如果端口属于多个VLAN,则该端口需要给帧打标签(例如上联口)。对于802.1Q来说,如果一个端口属于多个VLAN,那么端口最多可以不给其中一个VLAN的帧打标签,因为即使不给这个VLAN打标签,交换机还是能区分哪个帧是哪个VLAN的。

二、华三S1824G二层交换机简单配置步骤

1、恢复出厂配置:(新机器可跳过此步骤)
使用console线连接交换机,使用SecureCRT或其他终端配置工具进行连接,连接参数如下:

华三S1824G、S1850V2-28P二层交换机简单配置
2、连接进入后,输入:initialize 即可恢复配置,等待交换机重启即可。(重启时间稍长)

华三S1824G、S1850V2-28P二层交换机简单配置
三、 配置交换机IP及网关

交换机缺省管理ip为:192.168.0.233
默认用户名:admin
密码:admin

为了方便远程管理,下边给交换机设置IP以启动web管理界面,用console连接后

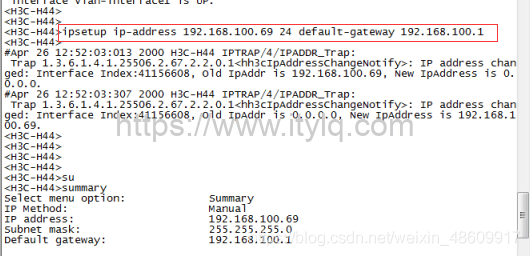

输入:ipsetup ip-address192.168.X.X 24 default-gateway 192.168.X.1 (根据需要配置IP和对应网关)

华三S1824G、S1850V2-28P二层交换机简单配置

四、进入WEB管理界面进行配置

使用电脑打开web:192.168.XX(刚刚配置的IP地址)即可进入管理界面

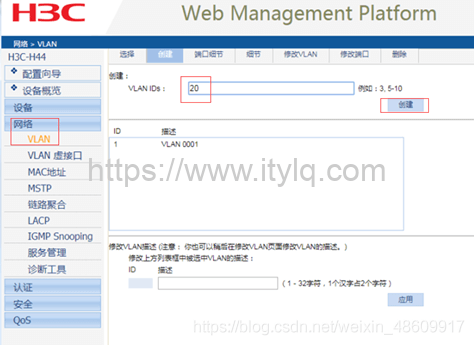

进入管理界面后,点击【网络】—【VLAN】添加所需的VLAN,如下图:

华三S1824G、S1850V2-28P二层交换机简单配置

划重点:设置trunk口为tagget类型为多个不同的vlan通过打标签,不设置会导致上层路由器无法识别该交换机trunk口通过的vlan并分配IP,直接导致无法通信,ping不通~

华三S1824G、S1850V2-28P二层交换机简单配置

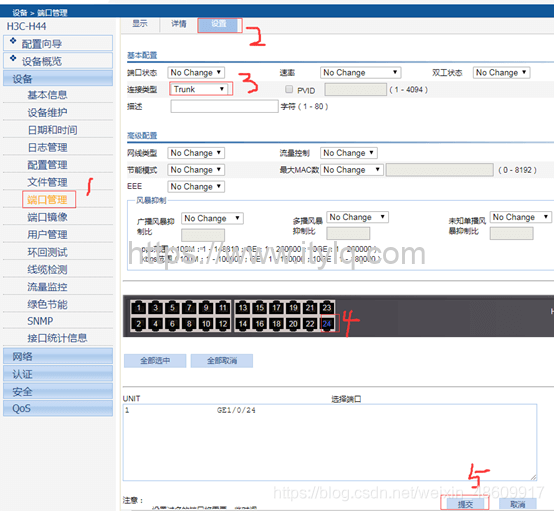

将最后一个接口改为Trunk模式,如下图:

华三S1824G、S1850V2-28P二层交换机简单配置

根据需要修改交换机名称:

华三S1824G、S1850V2-28P二层交换机简单配置

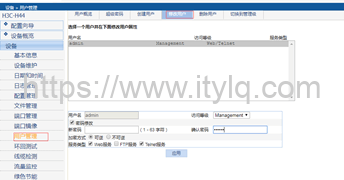

修改登录密码:

华三S1824G、S1850V2-28P二层交换机简单配置
