eNSP通过云设备桥接到本地网卡

1 虚拟设备桥接的目的

• 可与本地网卡（含VirtualBox、VMware虚拟网卡）进行通信，扩展测试场景； //如在VMware虚拟服务器中创建DNS、DHCP服务，通过桥接给虚拟设备分配IP地址等
• 可实现通过本地Web浏览器对虚拟设备进行可视化配置。 //尤其是防火墙配置实验

2 虚拟云设备配置实现

实现步骤：

需要桥接到本地网卡的虚拟设备（如路由器、防火墙等），连接到一台云设备上。然后在云设备上进行端口创建和端口映射，最终实现通过本地网卡可访问虚拟设备（如路由器、防火墙等）。

网络拓扑图：

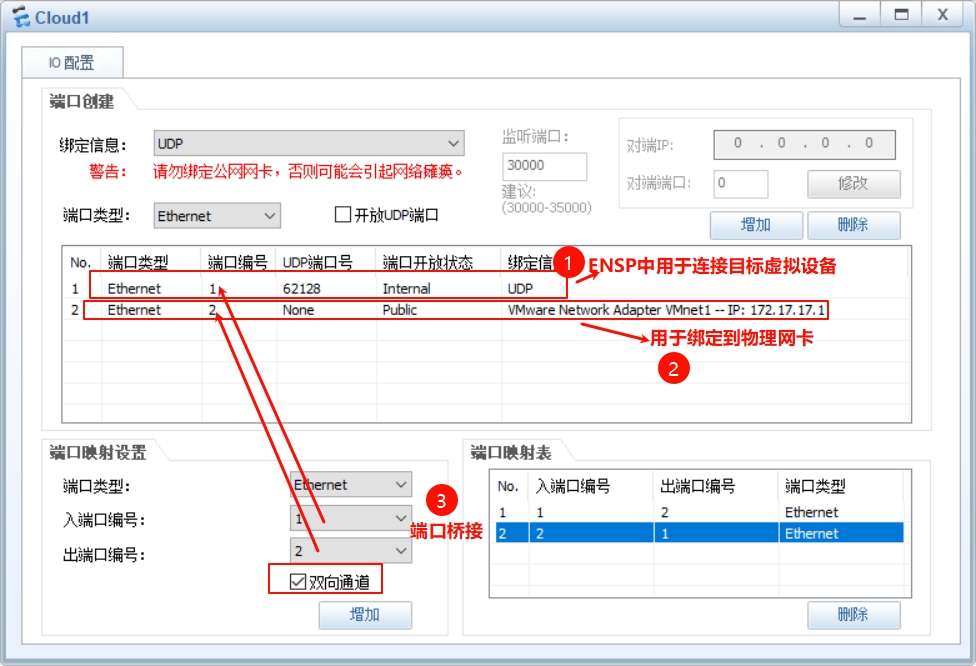

云设备配置：

3 效果验证

AR1上配置与本地网卡同网段IP（172.17.17.2/24），并通过ping命令测试是否连通。

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 172.17.17.2 24
[Huawei-GigabitEthernet0/0/0]ping 172.17.17.1
  PING 172.17.17.1: 56  data bytes, press CTRL_C to break
    Reply from 172.17.17.1: bytes=56 Sequence=1 ttl=128 time=60 ms
    Reply from 172.17.17.1: bytes=56 Sequence=2 ttl=128 time=20 ms
    Reply from 172.17.17.1: bytes=56 Sequence=3 ttl=128 time=10 ms
    Reply from 172.17.17.1: bytes=56 Sequence=4 ttl=128 time=10 ms
    Reply from 172.17.17.1: bytes=56 Sequence=5 ttl=128 time=20 ms

  --- 172.17.17.1 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 10/24/60 ms

虚拟路由器能正常ping通绑定的本地网卡（172.17.17.1）。
