怎么配置H3C面板式、壁挂式、吸顶式等各种类型AP?即AP设备胖、瘦模式切换

4,192次阅读
没有评论

热帖之前网络升级,设备更新,换下来不少H3C的AP设备。原先用H3C的路由器当作网关使的同时,也启用了AC模块功能,用来统一管理AP。AC+AP的模式,显而易见当前AP默认是以瘦模式(fit)在工作的。为了二次利用拆下的这些AP,又不想再部署H3C的路由器来增加内网复杂度,这就需要通过配置来切换H3C AP设备的工作模式到胖模式(fat)。

一、设备型号:

H3C Mini A61-E、H3C Mini A50-E等。

二、资料查询:

依次打开并点击查看 H3C官网-产品支持与服务-文档与软件-技术资料,输入设备型号,找到对应的的产品版本说明书。如:H3C Mini A61V100R003 版本说明书.pdf

经过查阅官网资料,可知上述两款设备的版本都是胖瘦一体的,只要手动切换一下就ok了,省了刷版本的步骤~

三、胖瘦模式切换:

1、设备连线:没有DC 12V的电源适配器,只能通过PoE交换机供电了。AP-PoE交换机-笔记本电脑,连线如下:

怎么配置H3C面板式、壁挂式、吸顶式等各种类型AP?即AP设备胖、瘦模式切换

P1.AP、PoE交换机、配置用笔记本电脑之间的连线

2、笔记本网络配置:笔记本连接PoE交换机的网卡上,手动配置IP地址:192.168.1.99 255.255.255.0(H3C AP默认管理IP地址为192.168.1.100/24)

怎么配置H3C面板式、壁挂式、吸顶式等各种类型AP?即AP设备胖、瘦模式切换

P2.手动配置IP地址

经测试,与192.168.1.100通信正常。

3、切换模式:完成步骤2后,笔记本电脑与AP之间的通信链路已畅通。可通过web或者命令行的方式进行模式切换或其他配置。浏览器上直接输入“192.168.1.100”,命令行的话通过telnet连接,然后输入默认密码“admin”,进入系统界面/系统试图完成相关的配置。

怎么配置H3C面板式、壁挂式、吸顶式等各种类型AP?即AP设备胖、瘦模式切换

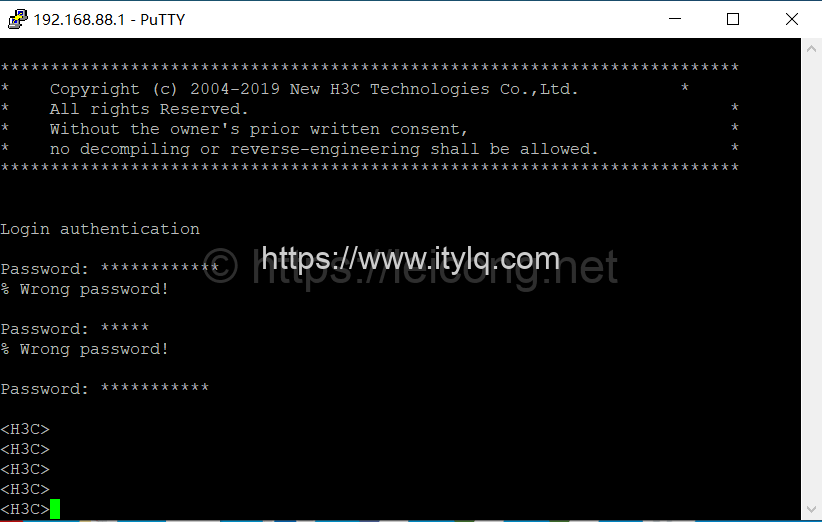

P3.Telnet配置AP

4、胖模式配置:H3C有个比较让人喜欢的功能,那就是桥接。这样用户设备即使是通过胖模式AP接入网络,它获取到的IP地址仍是内网主DHCP服务器下发的,后续电脑打印、加域等各种操作不受影响。

怎么配置H3C面板式、壁挂式、吸顶式等各种类型AP?即AP设备胖、瘦模式切换

P4.AP胖模式配置下设置WIFI名称密码及网络桥接

四、总结:

1、AP具有胖、瘦两种工作模式,瘦模式需要有AC配合才能正常工作;

2、AP两种工作模式可以互相转换,通过刷设备系统版本或者切换工作模式实现;

3、H3C AP默认管理地址为192.168.1.100/24,默认管理密码admin;(管理地址可当作回环口地址,不影响业务网络,但可通过该地址管理网络设备)

4、闲置AP转变成胖模式后,在WIFI信号弱的区域作为普通终端接入现网,在维持现网网络架构的同时可以加强信号。
